喷雾干燥机是一种可以同时完结干燥和造粒的装置，该设备全自动操控，一键式开机，设定喷雾工艺参数之后，温度抵达预定温度，蠕动泵自行发动，触摸屏上显现运转动画，运转流程明晰显现;关机时只需按中止键，机器自动安全关机。

　　本工艺流程是由五大部分组成：供料体系、加热体系、干燥塔体系、收料体系、气流输送体系、电控体系。

　　1、供料体系：

　　供料泵是选用螺杆泵变频调理，它解决了干燥设备所需的开机升温、关机降温、平稳供料等操作过程的特殊要求。

　　雾化器为电机直接驱动，变频操控，轴承等配件均为日本进口，雾化盘线速度>120米/秒，雾化盘务笔直叶片，矩形通道进料。它能迅速地把料浆接连不断地、均匀地变成雾状，颗粒比表面积扩大与洁净的热空气构成杰出的热交换，使水份瞬间蒸腾汽化由引风风机抽出排空。

　　2、加热体系：

　　通过燃气炉进入塔内的干燥用空气是通过空气过 滤的洁净空气。初效过 滤器是无纺布，主要避免飞虫类进入塔内。中效过 滤器滤料由无纺布袋式制成，过 滤精度≤5微米，初效空气过 滤的阻力≤15mmH2O，首要过 滤空气中一般粉尘，以防污染产品。加热过程选用燃气炉间接加热通过过 滤的空气来完结升温过程，以满足的热量满意整个体系的热量要求。

　　3、干燥室：

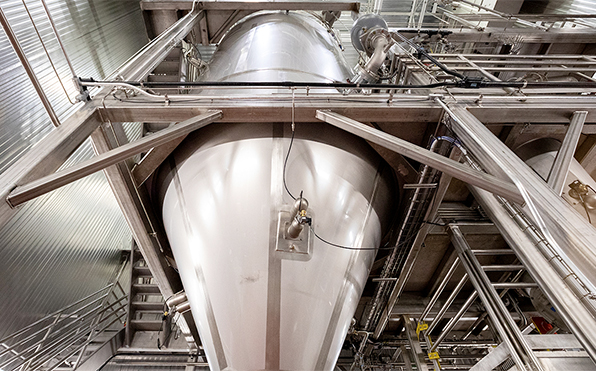

　　干燥室是由热风蜗壳、热风分配器、空气分散器、内塔体、塔体骨架、外塔体、出料管道、保温材料、观察清洗门、灯孔等组成。从燃煤炉出来的洁净空气通过热风管道进入热风蜗壳通过热风均布分配器均匀的进入干燥塔，热风分配器可依据物料的特性来调理旋转视点，操控物料的停留时间，调理视点0-30°可调。观察清洗门共1扇，安装在塔圆柱体上，照明灯安装在干燥塔门的两侧，以满足的光线照亮整个塔体。

　　4、收料体系：

　　1)百分之80干粉由塔体底部的关风机排出塔外。

　　2)悬浮于尾气中的粉尘由旋风别离器进行气固别离后经关风机排出。

　　3)别离后含有细小粉尘的气体再进入水沫除尘器作后收集粉尘后经排污阀排出,进行二次雾化。
