JYG系列空心桨叶干燥机
首页 > 产品中心 > 真空喷雾干燥 > JYG系列空心桨叶干燥机

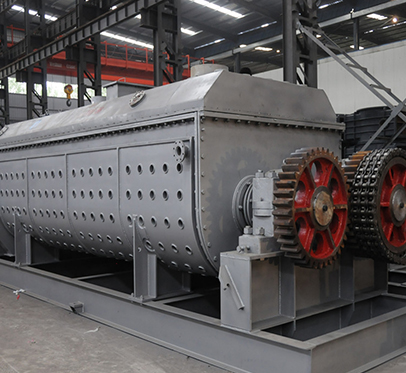

JYG系列空心桨叶干燥机
产品概述

浆叶式干燥器是一种在设备内部设置搅拌浆,使湿物料在桨叶的搅动下,与热载体以及热表面充分接触,从而达到干燥目的的低速搅拌干燥器,结构形式一般为卧式,双轴或四轴。浆叶式干燥器分为热风式和传导式。

应用领域

    适用范围

    食品、化工、石化、染料、工业污泥等领域

    精细化工、石化、染料行业。

性能特点
  • 浆叶干燥机能耗低: 由于间接加热,没有大量携带空气带走热量,干燥器外壁又设置保温层,对浆状物料,蒸发1kg水仅需1.2kg水蒸汽;

  • 浆叶干燥机系统造价低: 单位有效容积内拥有巨大的传热面,就缩短了处理时间,设备尺寸变小。就极大地减少了建筑面积及建筑空间;

  • 处理物料范围广: 使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料。常用介质有:水蒸汽、导热油、热水、冷却水等。 既可连续操作也可间歇操作,可在很多领域应用;

  • 环境污染小: 不使用携带空气,粉尘物料夹带很少。物料溶剂蒸发量很小,便于处理。对有污染的物料或需回收溶剂的工况,可采用闭路循环;

  • 操作费用低,磨损量小,维修费用很低;

  • 操作稳定:由于楔型浆叶特殊的压缩--膨胀搅拌作用,使物料颗粒充分与传热面接触,在轴向区间内,物料的温度、湿度、混合度梯度很小,从而保证了工艺的稳定性;

技术规格
项目/ 型号 JYG3 JYG9 JYG13 JYG18 JYG29 JYG41 JYG52 JYG68 JYG81 JYG95 JYG110
传热面积(m2) 3 9 13 18 29 41 52 68 81 95 110
有效容积(m3) 0.06 0.32 0.59 1.09 1.85 2.8 3.96 5.21 6.43 8.07 9.46
转速范围(rmp) 15-30 10-25 10-25 10-20 10-20 10-20 10-20 10-20 5-15 5-15 5-10
功率(kw) 2.2 4 5.5 7.5 11 15 30 45 55 75 95
器体宽A(mm) 306 584 762 940 1118 1296 1476 1652 1828 2032 2210
总宽B(mm) 736 841 1066 1320 1474 1676 1854 2134 1186 2438 2668
器体宽C(mm) 1956 2820 3048 3328 4114 4724 5258 5842 6020 6124 6122
总长D(mm) 2972 4876 5486 5918 6808 7570 8306 9296 9678 9704 9880
进出料距E(mm) 1752 2540 2768 3048 3810 4420 4954 5384 5562 5664 5664
中心高F(mm) 380 380 534 610 762 915 1066 1220 1220 1220 1220
总高H(mm) 762 838 1092 1270 1524 1778 2032 2362 2464 2566 2668
进汽口N(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
出水口O(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2

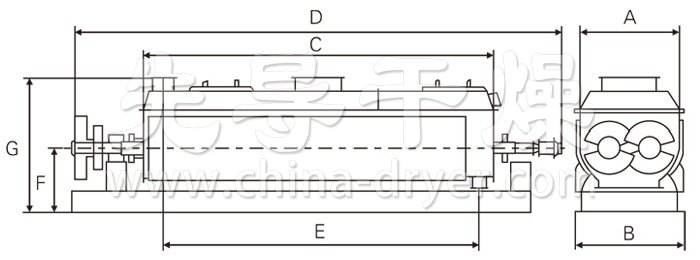

结构示意图
