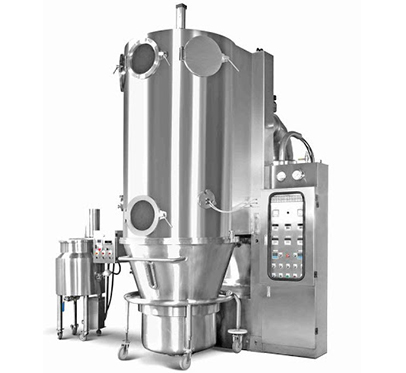

PGL系列喷雾干燥制粒机
产品概述
PGL系列喷雾干燥制粒机工作过程为料液通过隔膜泵高压输入，喷出雾状液滴，然后同热空气并流下降，大部分粉粒由塔底排料口收集，废气及其微小粉末经旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下端的授粉筒收集，风机出口还可装备二级除尘装置，回收率在96－98％以上.
应用领域
药品造粒及包衣
片剂、冲剂、胶囊剂颗粒
低糖、无糖的中成药颗粒
食品造粒及包衣
可可、咖啡、奶粉、颗粒果汁、调味品
其他行业
农药、饲料、化肥、颜料、染料
性能特点
-
干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％－98％的水份，完成干燥的时间仅需要十几秒到数十秒种，特别适用于热敏性物料的干燥；
-
所有产品为球状颗粒，粒度均匀，流动性好，溶解性好，产品纯度高，质量好；
-
使用范围广，根据物料的特性，可以用热风干燥， 也可以用冷风造粒，对物料的适应性强；
-
操作简单稳定，控制方便，容易实现自动化作业；
技术规格
| 项 目 | 单位/机型 | PGL-3B | PGL-5B | PGL-10B | PGL-20B | PGL-30B | PGL-80B | PGL-120B | |
| 流浸膏 | min | kg/h | 2 | 4 | 5 | 10 | 20 | 60 | 100 |
| max | kg/h | 4 | 6 | 15 | 30 | 40 | 100 | 140 | |
| 沸腾能力 | min | kg/批 | 2 | 6 | 10 | 30 | 60 | 100 | 150 |
| max | kg/批 | 6 | 15 | 30 | 80 | 160 | 250 | 450 | |
| 液体比重 | kg/L | ≤1.30 | |||||||
| 原料容器量 | L | 26 | 50 | 220 | 420 | 620 | 980 | 1600 | |
| 容器直径 | mm | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 | |
| 引风机功率 | kw | 3.0 | 5.5 | 7.5 | 11 | 15 | 18.5 | 30 | |
| 辅风机功率 | kw | 0.35 | 0.75 | 0.75 | 1.20 | 2.20 | 2.20 | 4 | |
| 蒸汽 | 耗量 | kg/h | 40 | 70 | 99 | 210 | 300 | 366 | 465 |
| 压力 | Mpa | 0.40-0.60 | |||||||
| 电热型功率 | kw | 9 | 15 | 21 | 25.5 | 51.5 | 60 | 75 | |
| 压缩空气 | 耗量 | m3/min | 0.5 | 0.8 | 0.8 | 0.9 | 1.1 | 1.3 | 1.8 |
| 压力 | Mpa | 0.40-0.60 | |||||||
| 作业温度 | °C | 室温-160°C自动调节 | |||||||
| 产品水份 | % | ≥0.2 | |||||||
| 物料收得率 | % | ≥99 | |||||||
| 设备噪音 | dB | <77 | |||||||
| 主机尺寸 | Φ | mm | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 |
| H1 | mm | 940 | 1050 | 1070 | 1220 | 1570 | 1590 | 1690 | |
| H2 | mm | 1900 | 2360 | 2680 | 3150 | 3630 | 4120 | 5050 | |
| H3 | mm | 2050 | 2590 | 3020 | 3600 | 4180 | 4770 | 5800 | |
| B | mm | 740 | 890 | 1110 | 1420 | 1620 | 1820 | 2100 | |

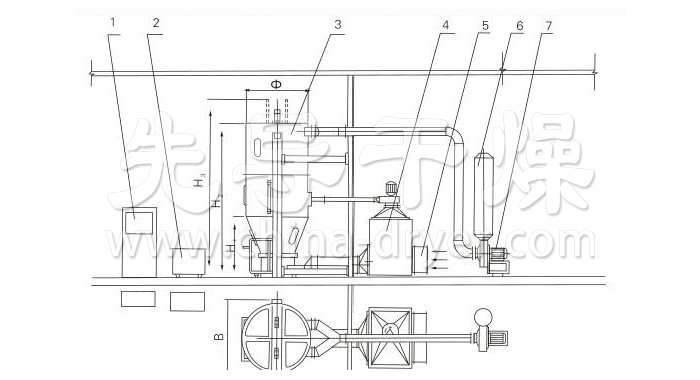

结构示意图
1、控制柜 2、输液小车 3、主机 4、换热柜 5、亚高效过滤器 6、消声器 7、引风机
